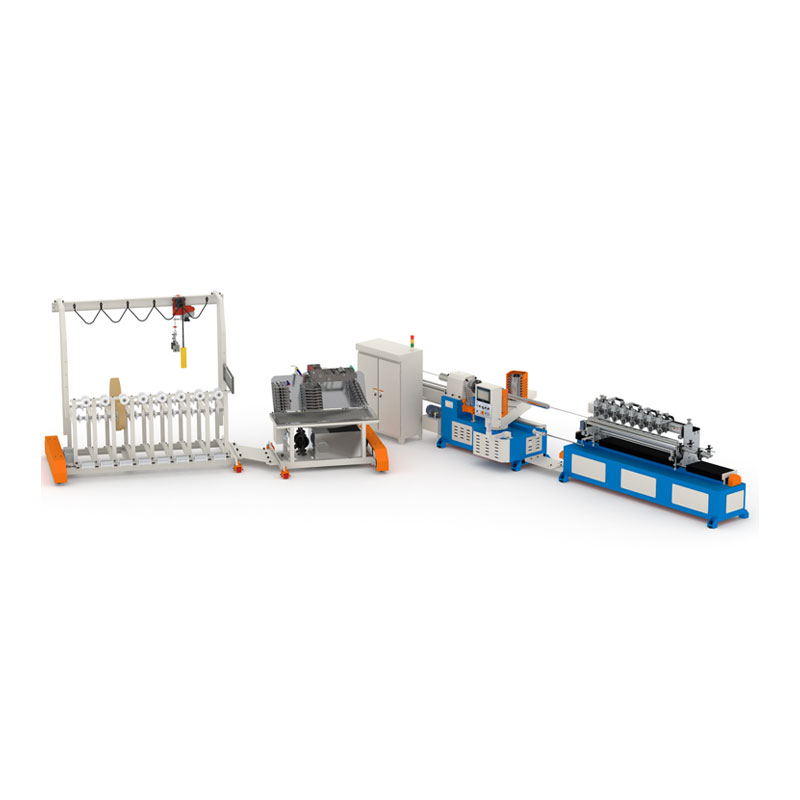

Multi Cutter Paper Tube Making Machine

Multi cutter pappersrörsmaskin används i stor utsträckning vid tillverkning av sammansatta pappersburkar, små spiralkärnor och kontorspapper. De kan uppnå samtidigt genomförande av lim-, spiralrullning och skärningsprocesser, med kontinuerliga, effektiva och stabila processer.

Fungera

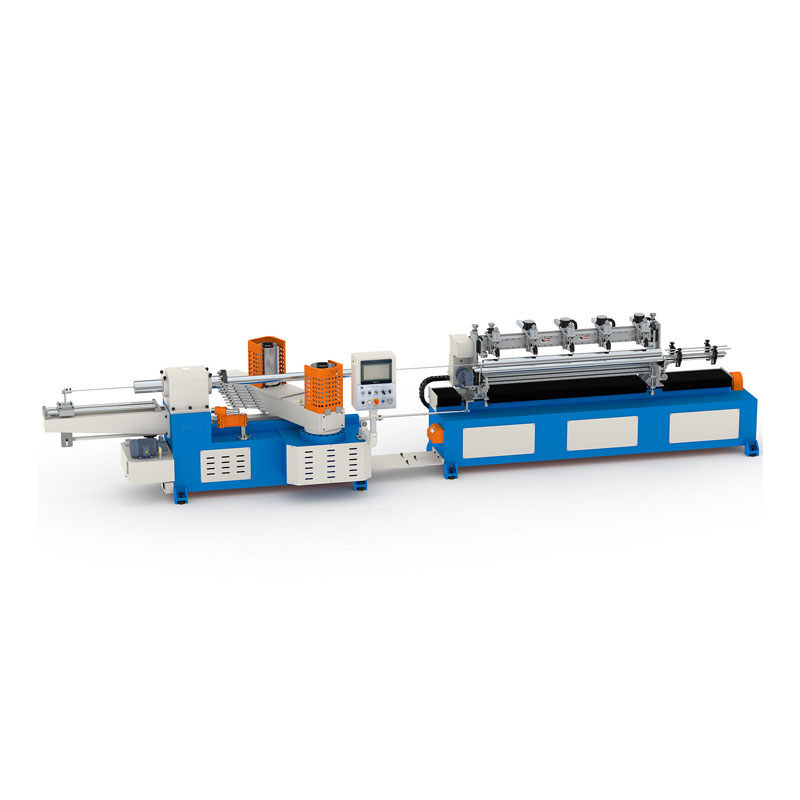

"E" -serien Multi-Blad Machine ger användare med högpresterande pappersrörsproduktionslösningar med sina enkla och eleganta designstil, kompakt och rimliga strukturella layout och god utrustningstabilitet.

Normalt för att göra pappersrör 3 ”(ID76,2 mm), maxväggtjocklek under 3 mm, kan det största rör -ID upp till 120 mm.

Huvudsakligen används för att göra små storlekar och kort rör, kan skäras i många sektioner åt gången

Maskinspecifikation

Drag

1. Skärsystemet med flera knivar kan direkt klippa pappersröret enligt den inställda längden utan behov av efterföljande sekundär skärning, spara processer och förbättra effektiviteten

2. Huvudmaskinen antar en förtjockad stålstruktur och genomgår sekundär precisionsskärning och svetsning för att säkerställa att utrustningen går mer stabilt och hållbar.

3. Huvuddrivningen antar en växelreducerare med låg brus, låg värme, hög hastighet och högt vridmoment.

4. Huvudmotorn antar intelligent vektorfrekvensomvandlingskontroll för att uppnå känslig hastighetsreglering och anpassningsförmåga med hög belastning.

5. Utrustad med en hydraulisk anordning för att justera bältesspänningen och utrustad med en bältesspänningssensor och en bältesvinkelsensor för att uppnå stabil transport.

6. Utrustat med ett synkron skärsystem drivs skärbordet av en högprecisionskulskruv och en högpresterande servomotor.

7. Utrustat med pulslängd fast kontroll, med front-end återkopplingskompensationsfunktion.

8. Antagande av ett dubbelt PLC -kontrollsystem kontrolleras IO -utgångskontroll och funktionsoperation oberoende för att förbättra skärningens hastighet och högre skärningsnoggrannhet.

9. Anta en ny kontrollpanel och ett stort färgvärmgränssnitt för färgvärd.

10. Multifunktionellt bottenpappertransporterstruktur, pappersbrottstopp.

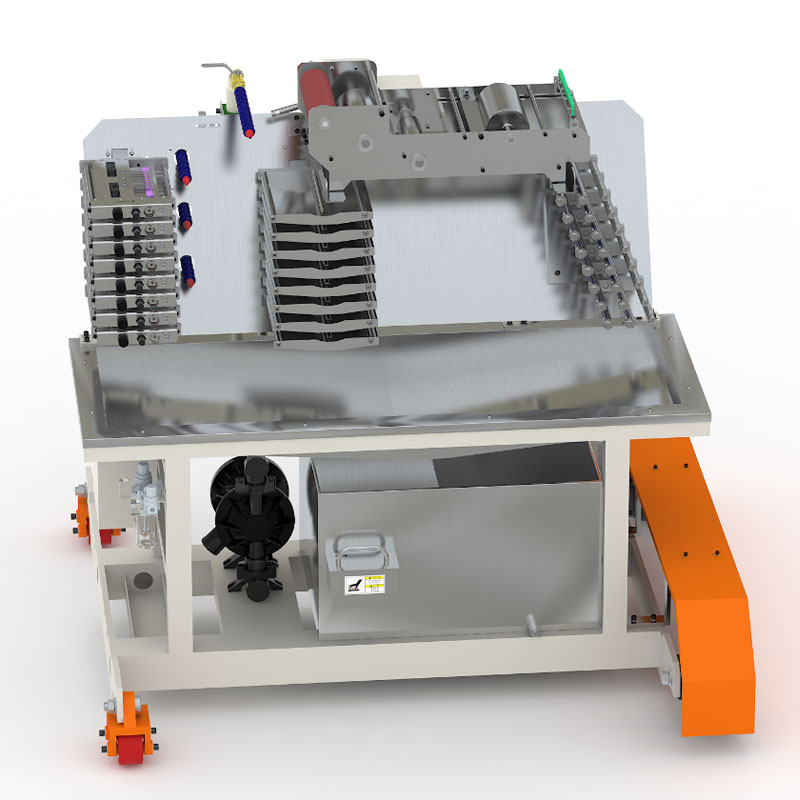

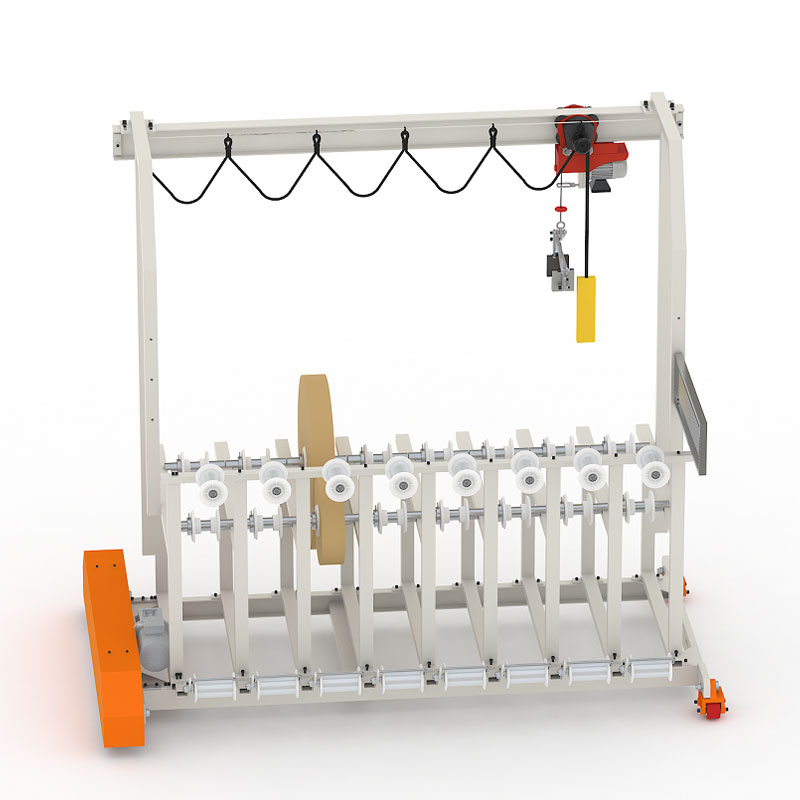

11. Den integrerade pappersrullhållaren, limhållaren och pappersmatningskomponenterna är alla elektriskt kontrollerade.

12. Den modulära designen förenklar kretsanslutningen, vilket gör dagligt underhåll och ersätt mer effektiv.

13. Utrustad med mögelpotor för installation.

14. Valfritt nätverksmodul kan anslutas till flera enheter och monteringslinjer för att uppnå fjärrövervakning och underhåll och stödja Modbus TCP -protokoll.

15. Stöder konfiguration av värmeförseglingsenhet och färgmärkesensor för att uppfylla olika processkrav.

Maskininformation

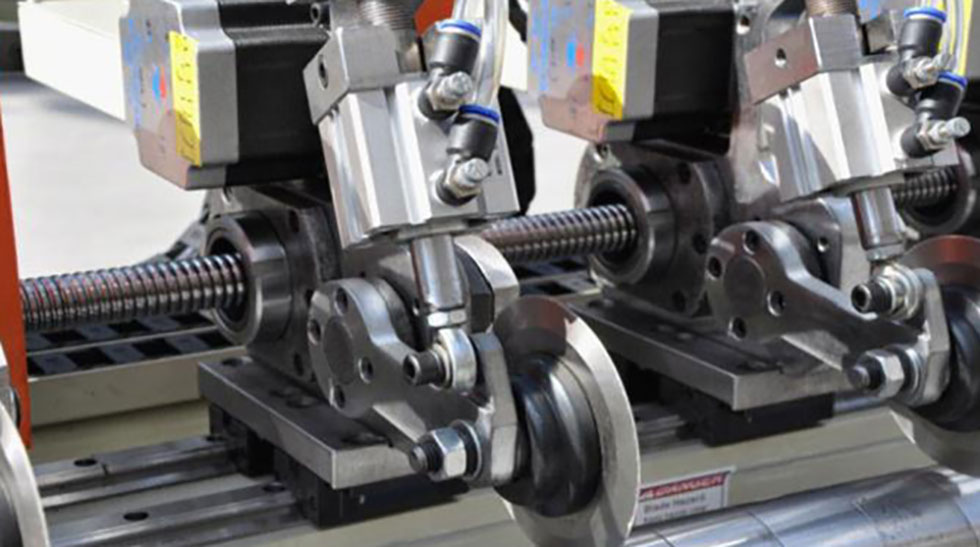

Multi-cutter-enhet, valfri automatisk knivjusteringskonfiguration

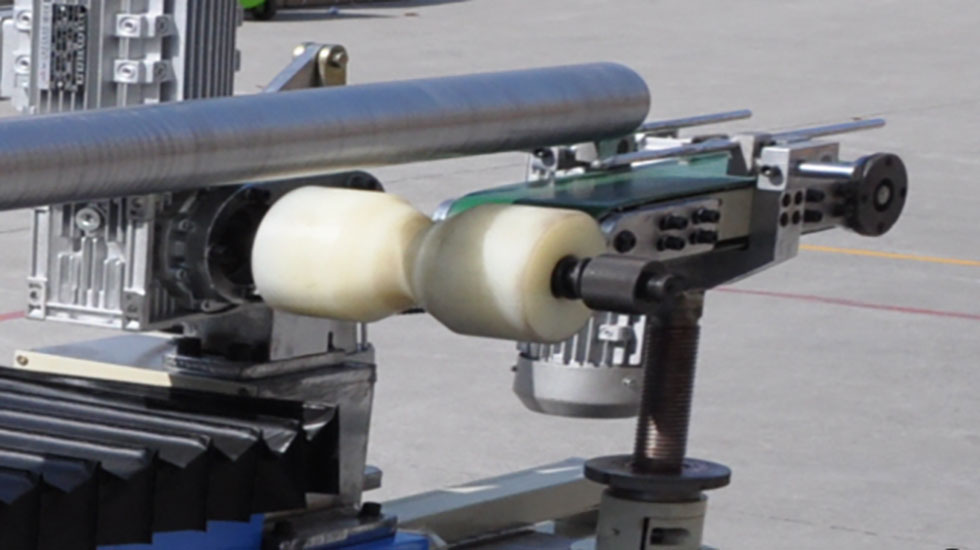

Pappersrör Transportanordning, transporterar det klippta pappersröret till nästa process

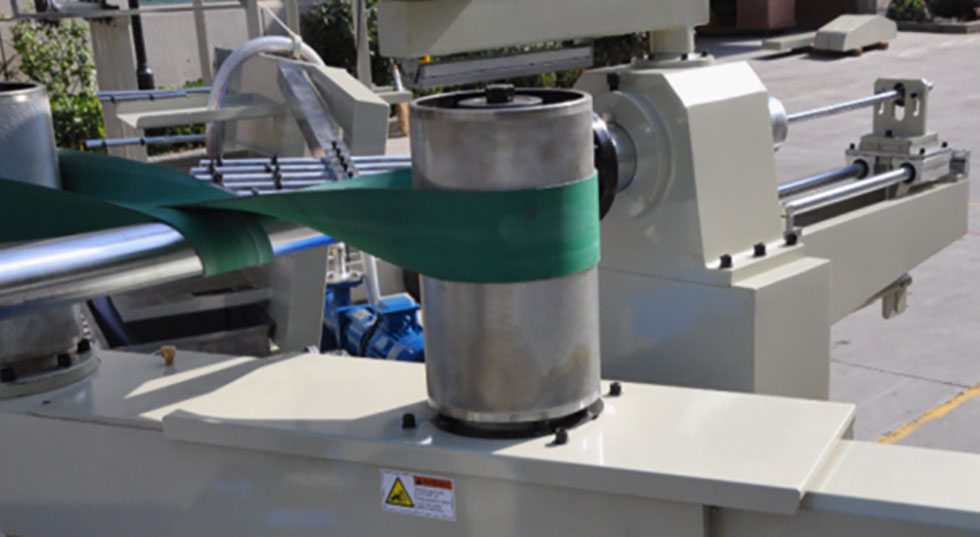

Hydrauliskt bältet nav, självjusterbar bältesspänning
