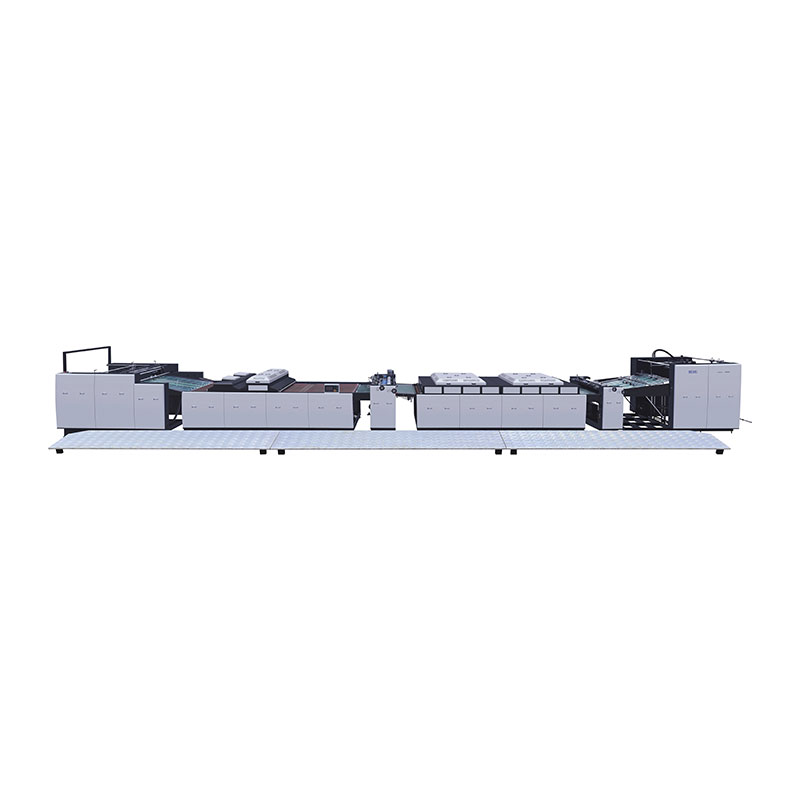

Automatisk inline-beläggningsmaskin

New Star Automatic Inline Coating Machine kombinerar innovativa och praktiska koncept, vilket förbättrar kvaliteten och ljusstyrkan hos tryckta produkter.

Vår utrustning är enkel att använda och underhålla. Antagandet av skärminteraktion gör operationen mer intuitiv och tydlig.

Höjdpunkter

1: Den stöder start och acceleration med en knapp på skärmen. Jämfört med den traditionella segmenterade kontrollen är den mer bekväm och effektiv att använda!

2: Diametern på glas- och beläggningsaxelhuvudet är 55 mm, med ett större lager, vilket är större än den traditionella 35 mm-specifikationen. Därför går maskinen mer stabilt i hög hastighet, är inte lätt att deformera, har en mer enhetlig yta och utrustningen är mer hållbar!

3: Beläggningen antar en synkron remdrift, vilket gör att utrustningen går mer linjärt och smidigt. Den är lämplig för avancerade produkter, med bättre ytstruktur!

4: Den omvända beläggnings- och glasmetoden med tre rullar används, vilket gör det möjligt att justera oljetjockleken enligt produktkraven, vilket resulterar i en mer enhetlig och ömtålig yta samtidigt som man undviker onödigt avfall!

5: Luftkniven är extremt lätt att använda! Med hög precision passar båda sidor tätt, vilket eliminerar problemet med brott!

Specifikation

Maskindetaljer

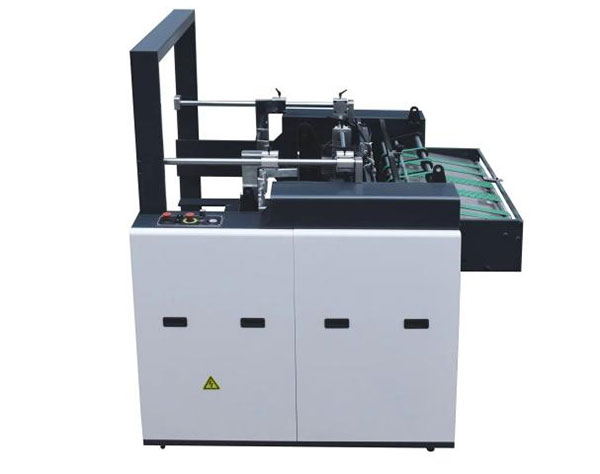

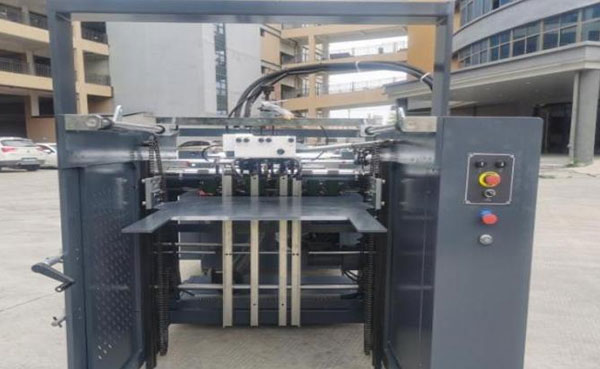

1.Automatare

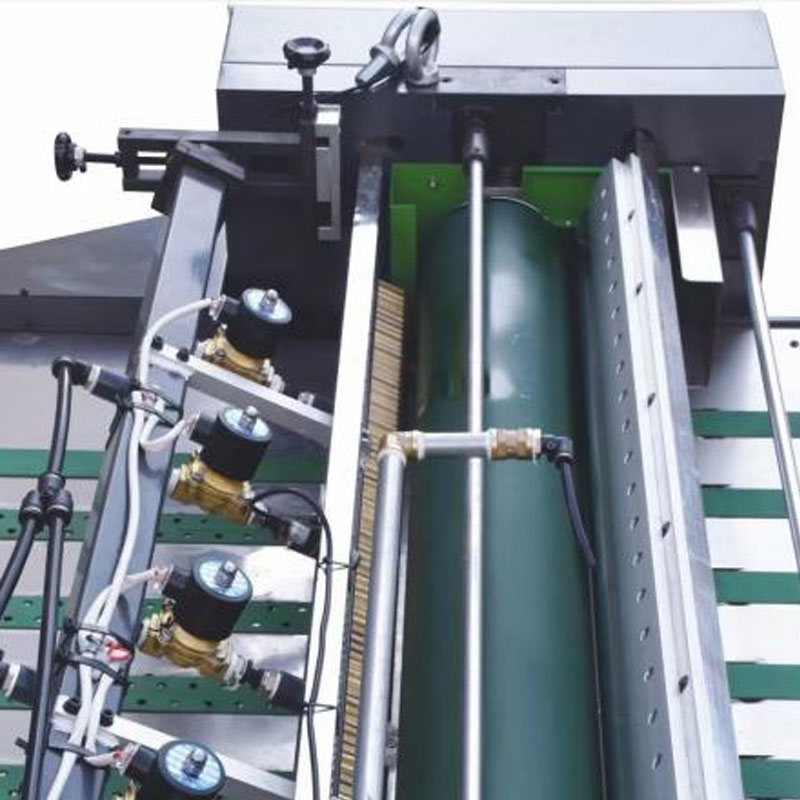

Pappersmataren är en viktig komponent i den automatiska inline-beläggningsmaskinen. Det kan mata papper in i huvudmaskinen smidigare och undvika att det fastnar.

Vår maskin använder en kontinuerlig pappersmatningsmetod, som har en kompakt struktur, bekväm drift, en hög grad av automatisering och hög precision vid pappersmatning. Huvudkomponenterna i pappersmataren inkluderar pappersmatningsbryggan, pappersmatningshuvudet, pappersstaplingsbordet, lyftsystemet och transmissionssystemet.

(1) Använd oljefritt vakuumluftpumpssugsystem för papper;

(2) Höghastighetsoffsetmatare (12 000 ark/timme) säkerställer hög hastighet och stabil drift!

(3) Steglös frekvensomvandlingshastighet pappersmatning

(4) Pappersmatningsbordet för produktionslinjen är vakuumsug och positionerat för att säkerställa smidig, snygg och stabil transport.

(5) Övre och nedre skyddsanordning för pappersmatningsbord; manuella snabba lyft;

(6) Automatiskt pappersmatningssystem för pappersmatningsbord;

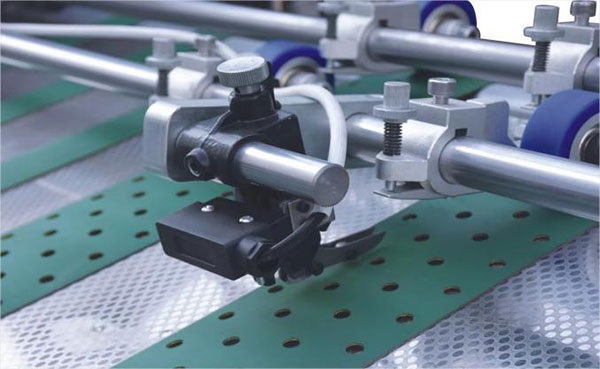

(7) Sensor för dubbla ark: Detektering och avstängningssystem för dubbel eller flera arkmatning: Använd induktionen av detektorn med säker spänning för att detektera dubbla eller flera pappersark

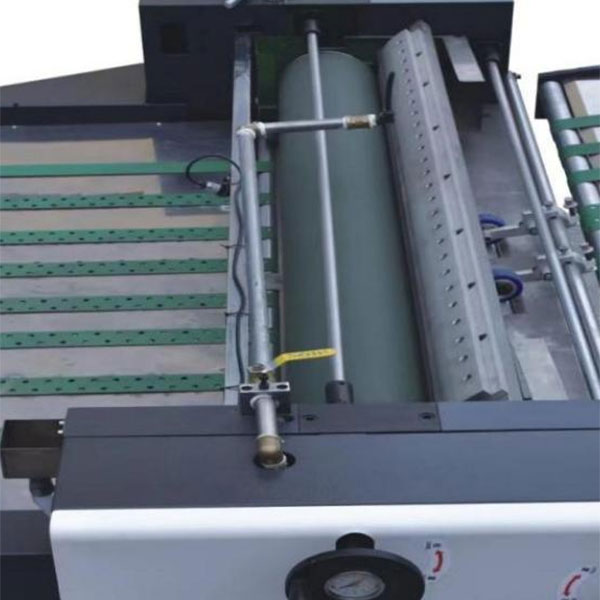

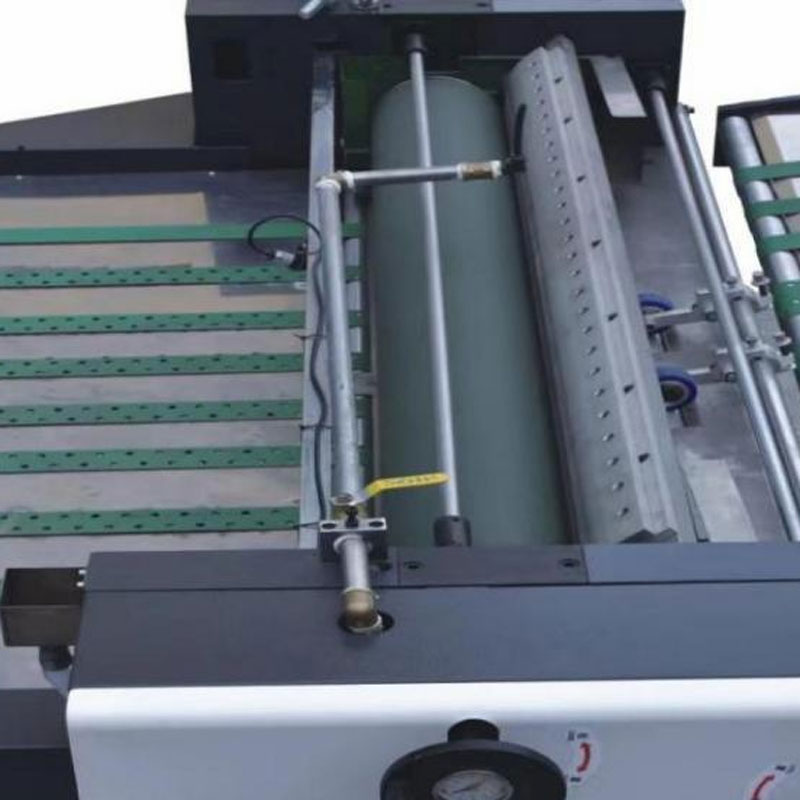

2.Basic oljebeläggningshuvud（med luftkniv）

Grundhuvudet garanterar ett enhetligt UV-lager på papper, vilket förbättrar vidhäftningen mellan bläck och UV-lack.

Grundläggande beläggningshuvudenhet har följande funktioner:

（1） Applicera basolja för att fylla kapillärerna på pappersytan;

（2） Öka vidhäftningen mellan UV-beläggning och bläck; minska penetrationen av beläggningen för att bibehålla papperets rena vithet;

（3） Spara förbrukningen av högkvalitativa oljeprodukter som dyr UV-olja, beröringsolja och filmersättande olja;

（4） Löstagbar nedre skrapa, lätt att rengöra och byta blad, och skrapa renare

（5） Huvuddrivsystemet antar synkron remdrift, tryckbeständig design med dubbellager, exakt och hållbar

（6） Rullpappersfel, automatiskt stopp, automatiskt larm.

（7） Gjutgods bearbetas i ett stycke, med stark styvhet, stabilitet och hållbarhet!

（8） Utrustad med mycket känsligt luftknivssystem (tillval) lämpligt för både tjockt papper och tunn pappersbeläggning;

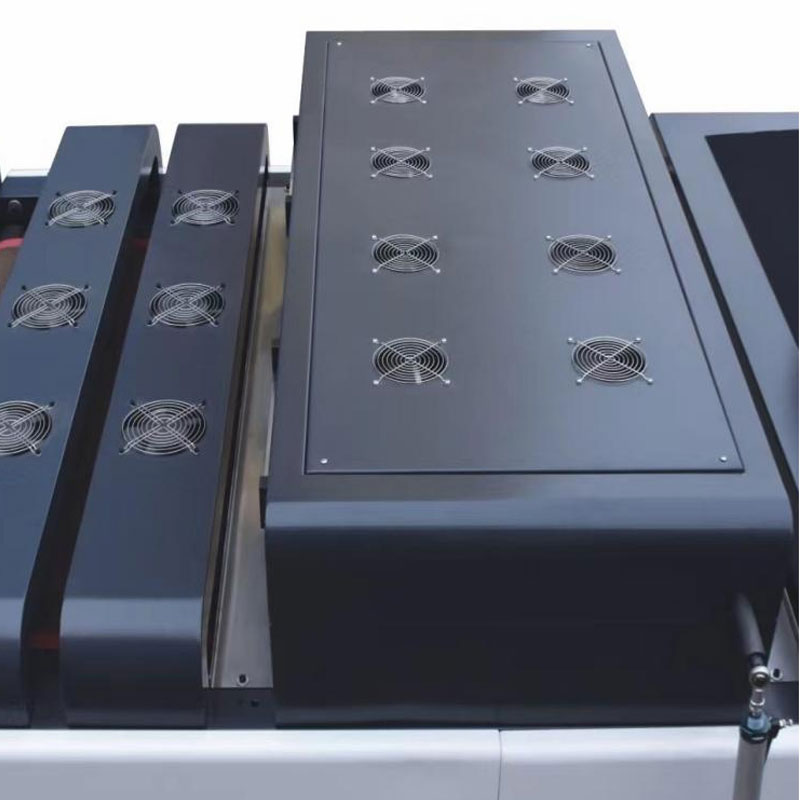

3. IR härdningssystem

Den vattenbaserade infraröda torktumlaren använder infraröd strålning som delvis reflekteras från beläggningsytan, en del av den reflekteras av beläggningens yta och resten kommer in i beläggningen. Termisk energi höjer temperaturen på beläggningen, vilket påskyndar torkningsprocessen.

(1) Den kan användas som en vattenbaserad eller lösningsmedelsbeläggningsvätska för torkning efter beläggning;
(2) IR-ljuslådan är utrustad med en temperatursensor. När temperaturen i ljuslådan når det inställda värdet kommer temperaturen att vara konstant;
(3) Kylfläktsystemet gör att papperet kan torkas snabbt utan att fastna;
(4) IR-torkutrustningen använder energibesparande torkningsmetod för varmluftscirkulation: mer energibesparande;
(5) Papperet matas utan tänder och luften sugs och fästs på papperet. Den är stabil och rör sig inte snett, flyter eller hopar sig;

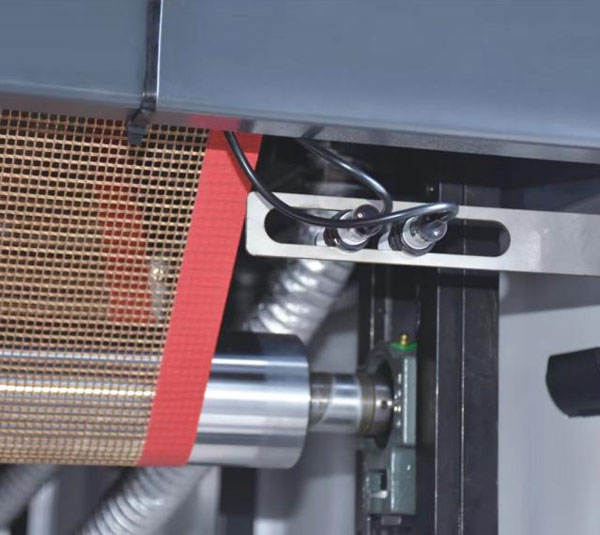

(6) Teflontransportband: ingen deformation, ingen släpning, UV-skydd, stark och hållbar, och transportbandet har ett automatiskt avvikelsekorrigeringssystem
(7) IR-torkningen består av 18 lampor uppdelade i 2 grupper, med automatisk konstant temperaturinställning och oberoende temperaturkontroll;
(8) En säkerhetstråd finns under lampskärmen för att förhindra att papperet flyter eller att lampan tar eld.
(9) Transportbandet stannar och självslocknar för att förhindra blockering och brand;
(10) IR-torksystemet använder lätt torkning, som inte påverkas av ventilationen. Det kan effektivt torka det nedre oljeskiktet på papprets yta utan att få papperet att expandera eller dra ihop sig på grund av värme;

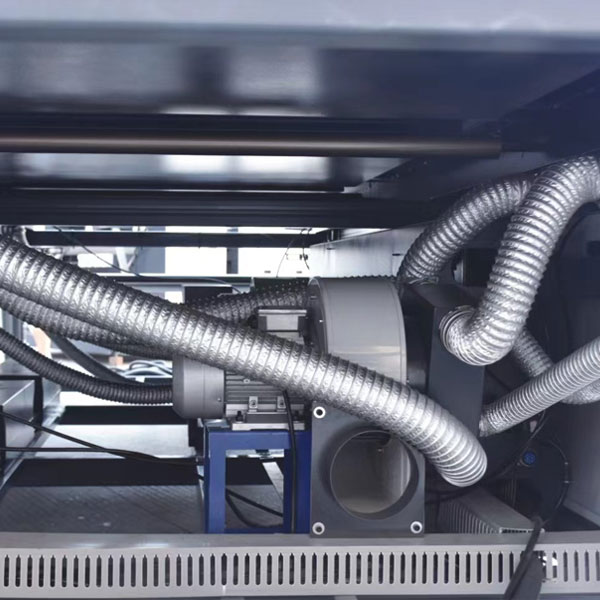

(11) Den använder blast cooling, som har fördelarna med högt vindtryck, hög luftvolymkontrollstabilitet, lågt ljud och automatisk drift. Det är snabbare och mer effektivt än det traditionella fläktventilationssystemet;
Huvuddelen av torktunneln använder IR-torkning och fläktkylning, vilket har bättre kyleffekt, sparar mer el och sparar energi.

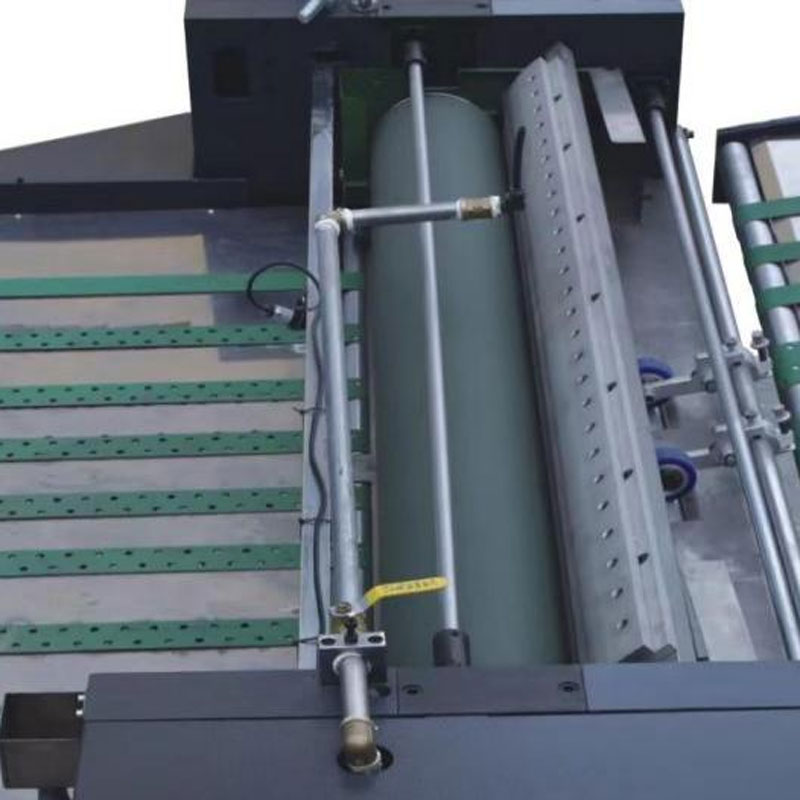

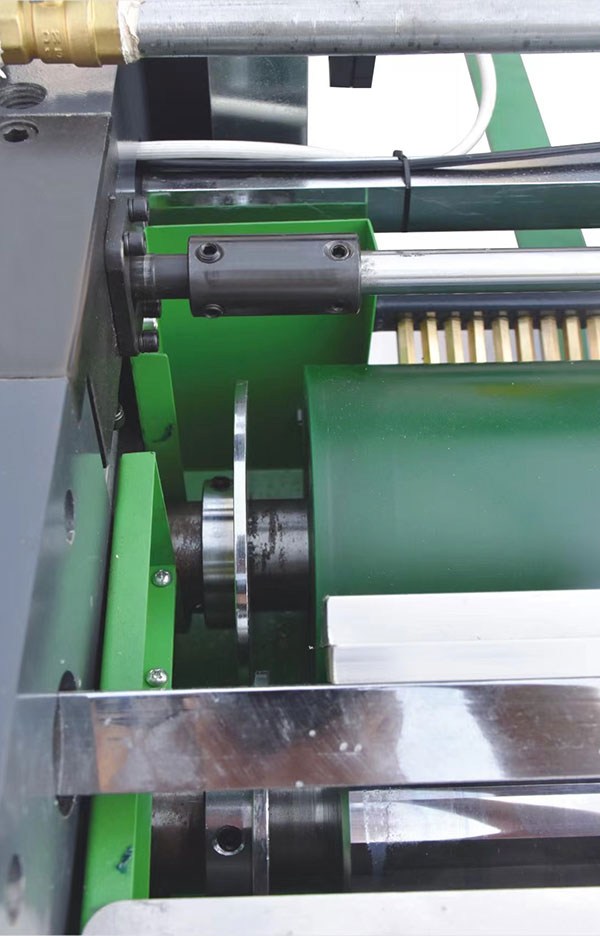

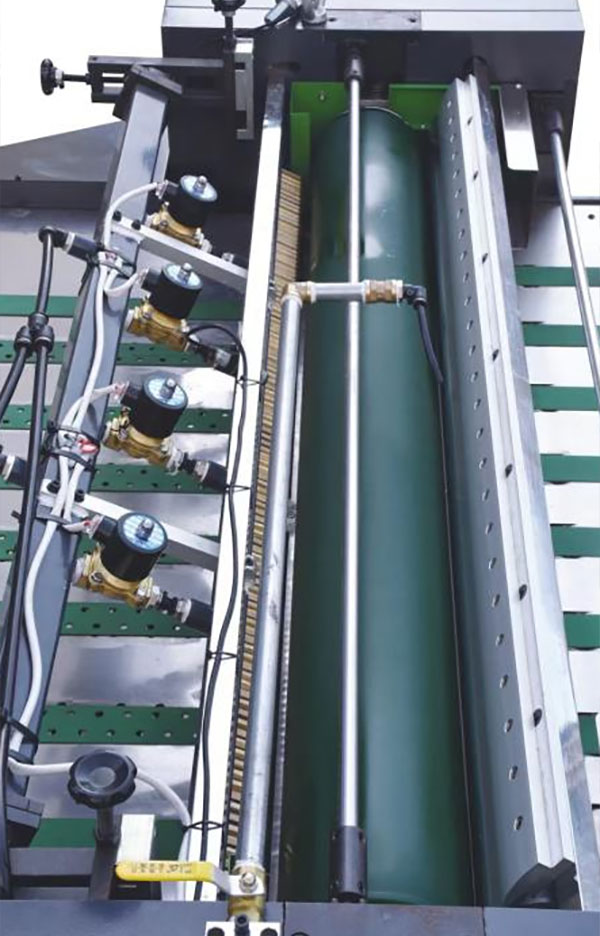

4. Oljebeläggning (med valfri luftknivsanordning)

Maskinen applicerar ett lager bestrykningsolja på trycksaker, följt av utjämning och torkning.

(1) Med enhetlig beläggningseffekt och finjusterande kontroll av mängden matning, vilket gör papperet slätt och glansigt;
(2) Huvudmaskin för ytoljebeläggning, med mycket känsligt luftknivssystem/datorkontroll (tillval) lämplig för både tjockt och tunt papper
(3) Huvudrullen använder ett axelhuvud med 55 diameter och kraftiga lager, som är hållbart och stabilt;
(4) Beläggningssystemet är justerat på ena sidan, med tryckdisplay och bekväm och snabb drift;
(5) Oljevalsrullpappers automatiska övervakningsavstängning och larmsystem, låghastighets joggning, pappersbearbetning och pappersutmatning
(7) Inget tandsugfäste och pappersmatning, ingen skevhet;
(8) Rengöringsanordning för beläggningsvals, oljetillförsel och rengöringssystem med dubbelslingor för att undvika blockering av oljekretsen, oljetank Oljevolym automatisk övervakning och varning, spray Teflon material, icke-klibbig, lätt att rengöra;
(9) Huvudtransmissionssystemet antar synkron remdrift, tryckbeständig design med dubbellager, precision och hållbarhet;
(10) Limningsdelen antar omvänd beläggning med tre valsar, och limningsvalsens maximala diameter är 165 mm.
(11) Limningen är enhetlig och delikat, vilket sparar lim och kostnader;
(12) Den löstagbara nedre skrapan är lätt att rengöra och byta blad och skrapar renare

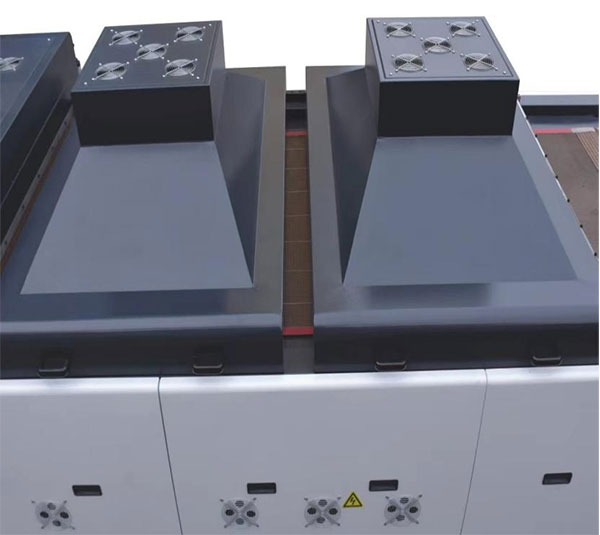

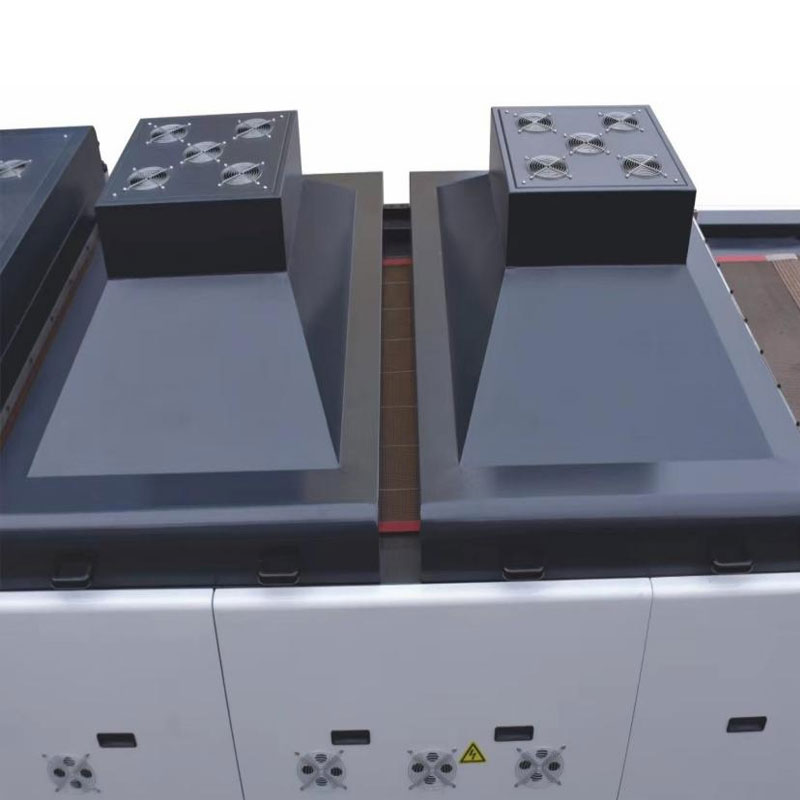

5.UV-tork

(1) sugande och uteluftssystem

(2) UV-delen använder 8-12KW justerbar elektronisk ljuskälla, vilket har avsevärt förbättrat säkerhetsprestandan än den traditionella spänningskällans ljuskälla. Ljuskällan kan justera ljusstyrkan automatiskt som ändring av maskinens körhastighet, som kan ändras från 30% till 100%. Därmed sparas den genomsnittliga energiförbrukningen med mer än 30 %.

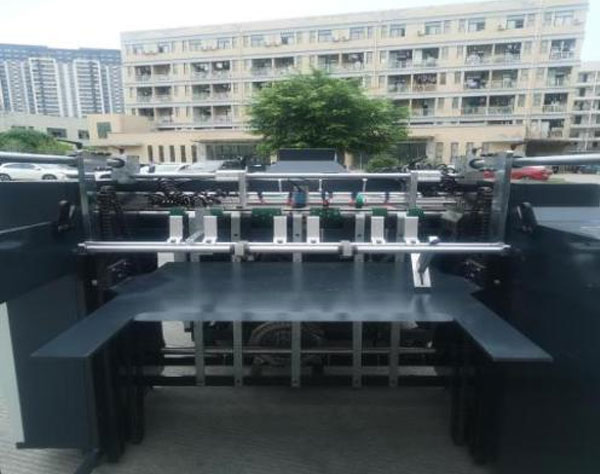

6. Automatisk staplare

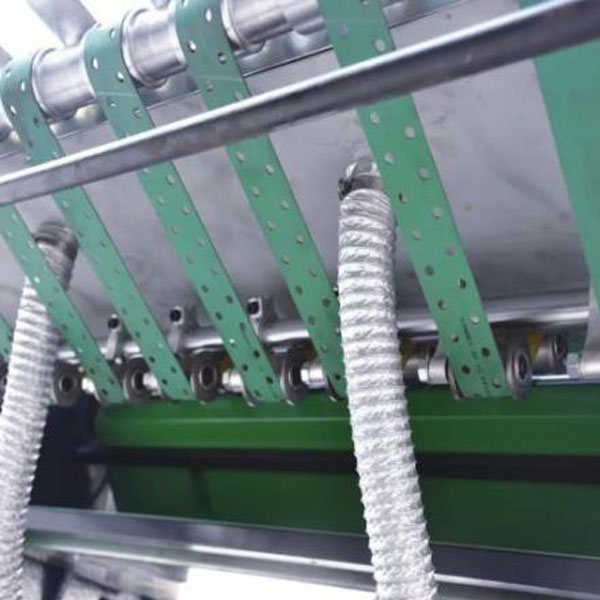

Den automatiska pappersleveransmaskinen är utrustad med en fläktkyld papperspressstruktur, som perfekt kan leverera papperet under maskinens höghastighetsdrift, vilket säkerställer att papperet levereras snyggt.

（1） Bältet levereras med låg ljudnivå och de övre och nedre tryckskenorna är utformade för att säkerställa smidig och smidig leverans.

（2） Vakuumsug pappersstabilisatoranordning för att hålla papperet stabilt; för att undvika krullning av tunn pappersbeläggning,

（3） Leveransbordet kan höjas och sänkas manuellt;

（4） De övre och nedre gränsskyddsanordningarna för leveransbordet;（5） Automatisk sänkningsanordning för leveransbordet och leveransgränspappersstopp och larmsystem;

（6） Kumulativt antal automatiskt bestrykningspapper;

（7） Slumpmässig automatisk sorteringsanordning för papper och programmerat kontroll- och larmsystem;

（8） Genom att använda höghastighets pneumatiskt fotoelektriskt papperstagningssystem för ett ark är papperet exakt och snyggt;

Valfritt: pulverborttagning (beläggning)
